SGH能耗:烟气量Q=119900Nm3/h,△T=25℃,蒸汽消耗量:207℃,1.8MPa,2.66t/h,烟气吸热量:1187.5kW。

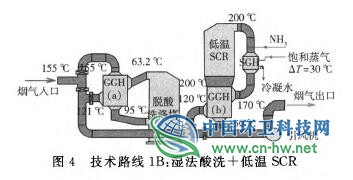

(2)路线1B:湿法酸洗+低温SCR
烟气先经过湿式洗涤,脱除酸性气体后,再进入SCR系统进行脱硝。在酸洗过程中,烟气温度降低,湿度增加,烟气量上升,系统温度分布见图4。
SGH能耗:烟气量Q=122546Nm3/h,△T=30℃,蒸汽消耗量:207℃,1.8MPa,3.27t/h,烟气吸热量:1460kW。

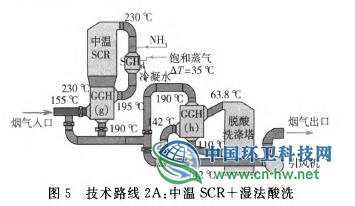

(3)路线2A:中温SCR+湿法酸洗
SCR系统前置,按照SCR运行温度230℃进行计算,则系统温度分布情况见图5。
SGH能耗:烟气量Q=119900Nm3/h,△T=35℃,蒸汽消耗量:260℃,4.7MPa,4.23t/h,烟气吸热量:1674kW。

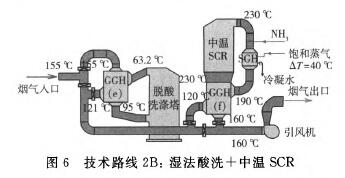

(4)路线2B:湿法酸洗+中温SCR
湿法烟气洗涤前置,脱除酸性气体后进入SCR系统脱硝。SCR运行温度按照中温230℃进行计算,则系统温度分布情况见图6。
