2.1 改造项目情况概述
位于山东某市的生活垃圾焚烧厂2008年建成投产,规模为:500t/d,共2条线,采用循环流化床锅炉,锅炉出口烟气参数见表4,原烟气净化工艺见图1,原烟气净化系统采用“降温+干法脱酸+布袋除尘”工艺,未设脱硝装置。

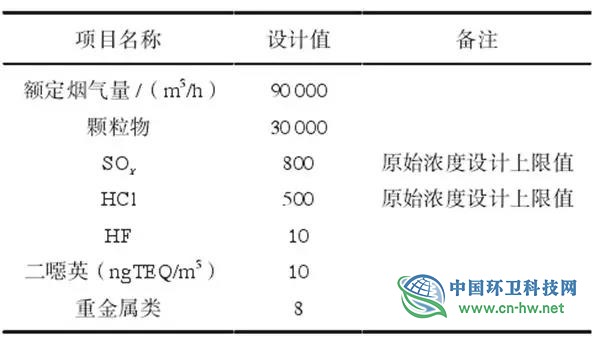

表4 锅炉出口烟气中污染物浓度/(mg/m3)参数

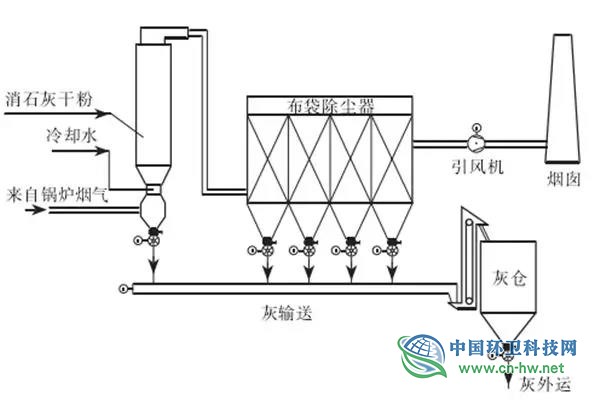

图1 改造前烟气净化工艺
提标改造前烟气排放检测值见表5,由表5可知,烟气排放指标满足GB18458-2001排放标准,但不满足GB18458-2014排放标准。

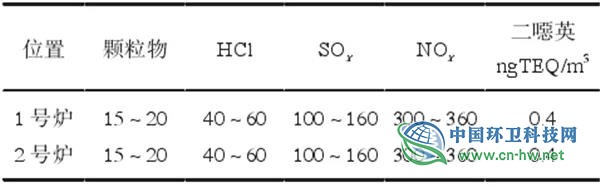

表5 改造前烟气中污染物浓度/(mg/m3)检测值
改造目标:达到GB18458-2014排放标准,该项目布袋除尘器运行良好,粉尘达标,因此布袋除尘器不改造,NOx、SOx、HCl排放不达标,考虑增设脱硝措施,改造脱酸措施。
2.2 改造方案
2.2.1 增设SNCR系统
针对该项目实际情况,NOx排放不满足新标准,综合考虑场地限制、引风机不更换、投资成本、运行费用等条件,脱硝采用SNCR系统,增设SNCR系统设备1套,用尿素作为还原剂,尿素溶液制备系统公用,输送至2台焚烧炉。
2.2.2 改造脱酸系统
HCl、SOx排放不满足新标准,综合考虑场地限制、引风机不更换、投资成本、运行费用等条件,因旋转喷雾半干法反应塔塔体尺寸较大,占地大,现场场地位置紧张,且旋转雾化器投资较大,因此本改造项目不采用旋转喷雾半干法。
而二流体喷雾半干法塔体直径小,占地小,投资省,因此本改造项目采用“二流体喷雾半干法+干法”系统,改造现有的干法反应塔(见图1),原干法塔烟气从底部进入,经冷却,喷消石灰粉脱酸反应,烟气从顶部出来引至布袋除尘器。
